Prefiltro A Cella Con Telaio Metallico Per Unità Trattamento Aria – spessore 23 mm – ZCE61

 7,00

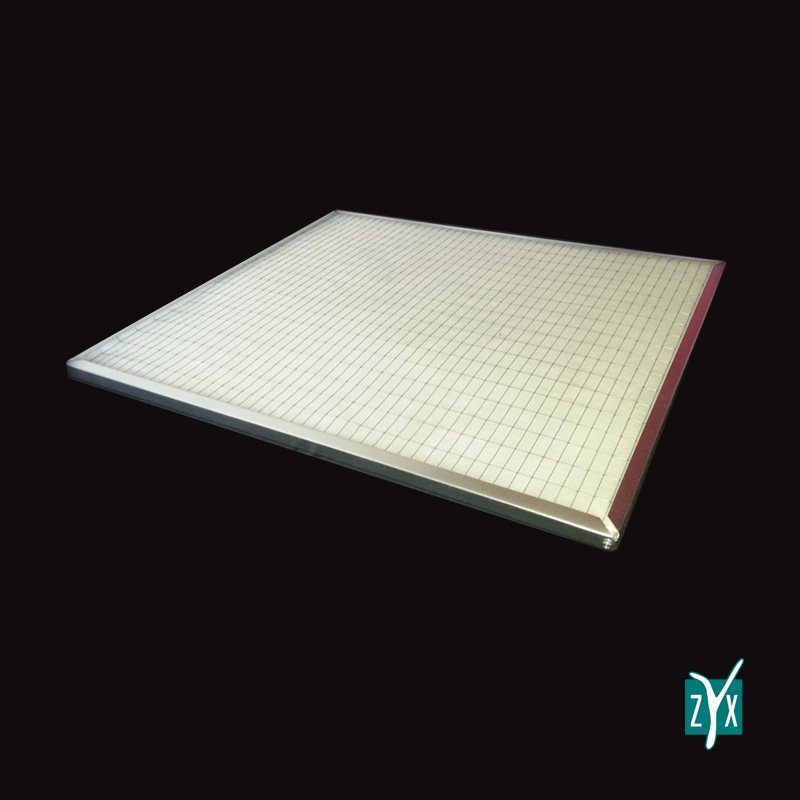

Celle filtranti con telaio metallico e media filtrante piana in fibra di poliestere. Di classe di efficienza G3 secondo EN – 779 2012 sono indicate per abbattimento di overspray in cabine di verniciatura nelle U.T.A., in impianti di ventilazione e condizionamento civili, industriali e come prefiltri a filtri assoluti. Si presentano come celle con telaio metallico di dimensioni 592x592x23mm, con media filtrante interna, di colore bianco.

Tempo di consegna stimato: 5 giorni

Descrizione prodotto

Leggere e autoportanti, le celle piane ZCE61 sono costituite da elemento filtrante a strato unico in in fibre 100% poliestere e telaio in cartone, con rete protettiva. Le fibre del materassino filtrante, con caratteristiche di lunghezza, danaratura e arricciamento variabili, sono termolegate e disposte casualmente con densità progressiva nel senso del flusso d’aria.

Questi non tessuti sintetici sfruttano la disposizione labirintica delle fibre per trattenere lungo tutto lo spessore del filtro i solidi aerodispersi presenti nel flusso d’aria grazie all’effetto meccanico di setaccio, unito all’attrazione elettrostatica che le fibre stesse esercitano sulle particelle di inquinante.

Con un’arrestanza media percentuale dal 65 all’80%, le celle filtranti in fibra sintetica ZCE61 sono altamente performanti, presentando basse perdite di carico e ottime prestazioni, garantite dall’elevata capacità di accumulo polveri. Inoltre i materassini sono autoestinguenti e resistenti a microrganismi e agenti chimici.

Le celle filtranti piane mantengono volumi ridotti, pur garantendo efficienza di filtrazione. Questa caratteristica consente all’impianto di utilizzo di ottimizzare i consumi energetici, con minimo ingombro, facilità di collocazione e bassi costi di installazione.

La struttura robusta, grazie al telaio metallico, garantisce massima compattezza e minimizza il rischio di by-pass, proteggendo la media filtrante. Inoltre le celle filtranti ZCE61 sono modulari, meccanicamente resistenti e rigenerabili in corrente di aria compressa.

I poliesteri sono una classe di polimeri contenenti il gruppo funzionale estere lungo la catena principale. Le fibre di poliestere sono generalmente prodotte per polimerizzazione di esteri saturi, caratteristica che le rende materiali termoplastici. Le fibre sono dunque combustibili ma bruciano con fiamma autoestinguente e presentano ottima resilienza, flessibilità, tenacia e sono inattaccabili chimicamente. Grazie al basso coefficiente di assorbimento dei liquidi, che le rende impermeabili, sono utilizzabili in condizioni di umidità relativa fino al 100%.

Utilizzo

Grazie all’elevata efficienza nell’abbattimento di particolato solido aerodisperso e polveri grossolane, i filtri a cella ZCE61 con medie filtranti sintetiche sono indicati per la prefiltrazione nelle unità di trattamento aria che immettono nell’impianto aria esterna opportunamente trattata e climatizzata, come medie filtranti per polveri grossolane, come filtri ingresso aria nelle operazioni con over-spray in cabine di verniciatura, nella prefiltrazione di sistemi ad alta efficienza HEPA, su ventilconvettori, su compressori, su generatori d’aria, come filtri per cappe in acciaio inox, come filtri per ventilazione, per il trattamento dell’aria in ingresso su sistemi civili e industriali di ventilazione, condizionamento e riscaldamento. Sono inoltre adatti nel settore alberghiero, in processi industriali gravosi, per il settore conciario, la cantieristica navale, gli impianti per il trattamento di metalli, nella produzione di cementi e nel settore energetico.

Caratteristiche

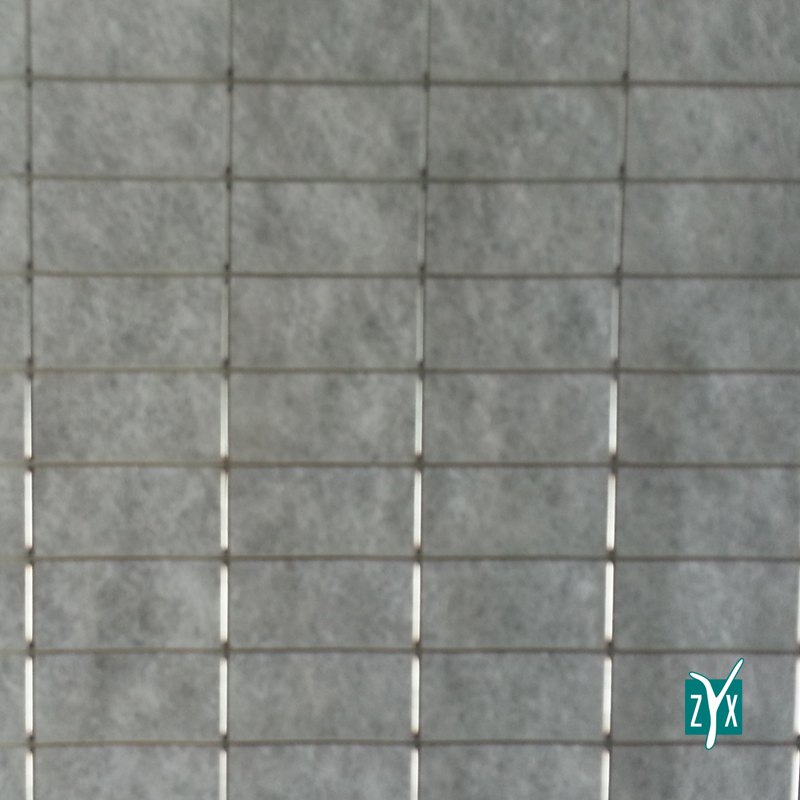

Compatte e modulari le celle piane ZCE61 sono costituite da telaio metallico in alluminio zincato elettrosaldato di dimensioni 592 mm x 592 mm con spessore 23 mm e con rete di protezione su ambo i lati, con media filtrante interna in fibra sintetica 100% poliestere.



Leggere, con una temperatura massima di utilizzo di 200°C e per portate d’aria nominali di 2525 m³/h, presentano un comportamento alla fiamma di tipo  K1/F1 su test DIN 53438.



La classe di efficienza G3, secondo la norma EN-779 2012, garantisce un’efficienza gravimetrica percentuale dal 65 all’80% da valutarsi in base alle caratteristiche del flusso d’aria in ingresso e dell’impianto di utilizzo.

Consigli utili

Con un’elevata capacità di accumulo polveri, le celle filtranti sono maneggevoli e non necessitano di particolari precauzioni d’utilizzo.

Le celle filtranti ZYX Italia si installano  perpendicolarmente alla direzione del flusso d’aria, nelle apposite guide all’interno di unità di trattamento aria, impianti di condizionamento, di ventilazione e come prefiltri in cabine di verniciatura.

Si consiglia un controllo periodico delle sezioni di filtrazione per verificare lo stato dei pannelli, in modo da garantirne il corretto funzionamento.

Le fibre sintetiche in poliestere non presentano rischi tossicologici.



Il lato a minore densità è da rivolgersi verso l’ingresso del flusso d’aria.

Manutenzione

Caratterizzate da una lunga vita operativa indicata dalla totale saturazione della media filtrante o dal raggiungimento della perdita di carico indicata dall’impianto, le celle filtranti possono essere rigenerate in corrente d’aria compressa e, a fine vita, facilmente sostituite.

Se non utilizzate, le componenti in fibra sintetica possono essere smaltite come rifiuti solidi urbani.

Una volta saturi, sono facilmente rimovibili e possono essere smaltiti a seconda della tipologia di inquinante trattato.

Caratteristiche tecniche

Codice prodotto ZCE61
Dimensioni rotolo 592 mm x 592 mm
Spessore 23 mm
Massima temperatura sopportata 200°C
Portata aria 2525 m³/h
Classificazione (EN – 779 2012) G3
Comportamento alla fiamma (DIN 53438) K1/F1



Informazioni aggiuntive

Peso 1 kg
Dimensioni 61 x 61 x 5 cm
Classe di filtrazione

G3 (EN – 779 2012)
