Descrizione

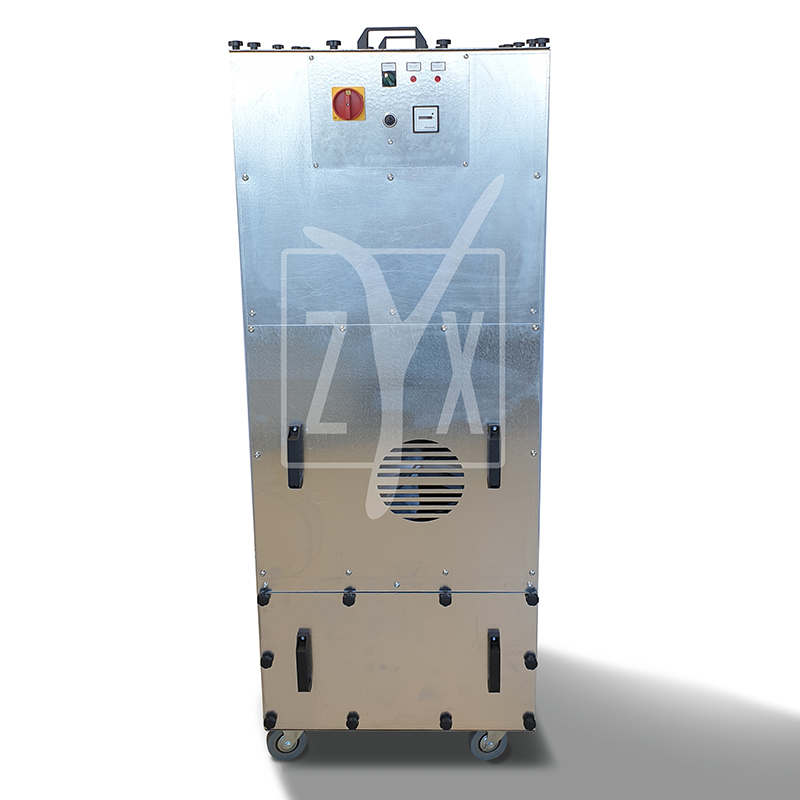

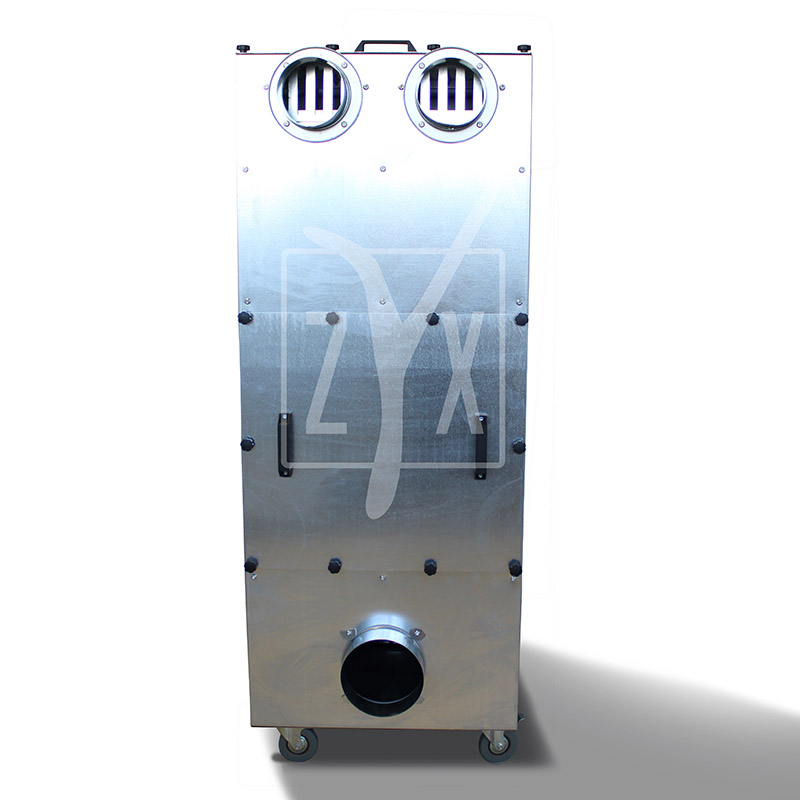

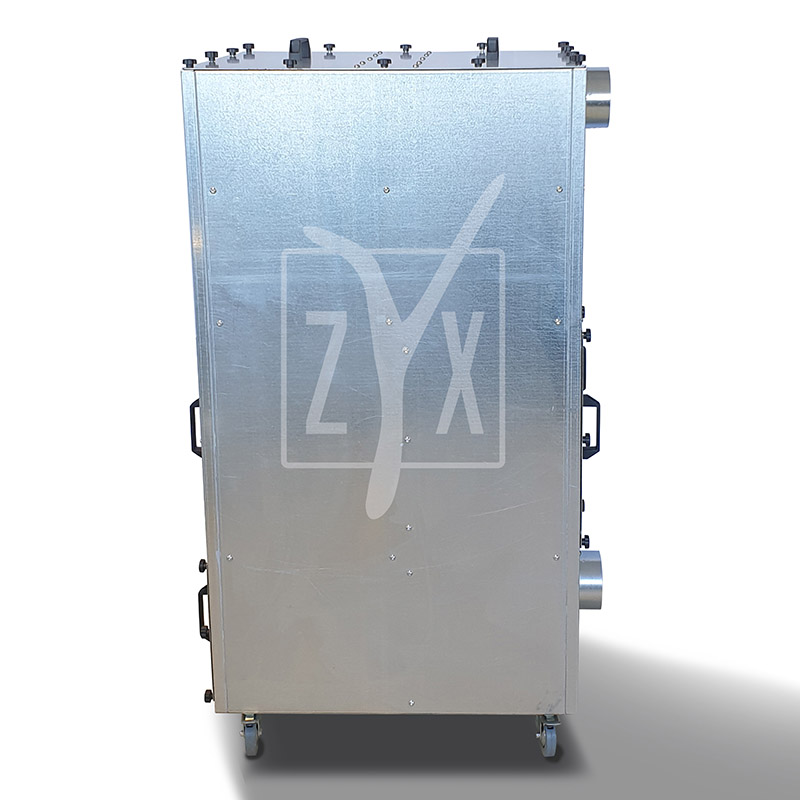

Il Depuratore d’Aria mod. ZYX ZA2000 aspira polveri, gas e filtra gli odori prodotti dalle lavorazioni di molti materiali. È un’unità filtrante mobile e versatile, che combina – in un unico box metallico – tre differenti tecnologie per l’abbattimento di numerosi inquinanti aerodispersi: il flusso in ingresso attraversa due stadi di prefiltrazione gravimetrica di classe G4 con media in fibra di vetro e poliestere, seguiti da cartucce a carboni attivi per l’adsorbimento di volatili e cattivi odori, fino a raggiungere l’ultimo stadio filtrante di classe F9 o H13 con tasca rigida in microfibra. Il Depuratore d’Aria mod. ZYX ZA2000 è ideale per abbattere le sostanze nocive derivanti dalle operazioni di taglio laser a CO2, come incisioni e marcature, ma anche per eliminare residui volatili dalle matrici polimeriche utilizzate per la stampa 3d.
Durante le operazioni di marcatura, incollaggio e taglio laser, infatti, si generano fumi, polveri o nebbie che possono contenere fino a 40 sostanze chimiche tra microparticelle metalliche e derivati dei complementi di lavorazione, tutte potenzialmente dannose per la salute degli operatori. Anche le stampanti 3d possono immettere nell’aria una gamma di particelle ultrafini a composizione variabile con diametro inferiore ai 100 nm e COV nocivi. Si tratta di sol eterogenei, costituiti da una varietà di particelle di differente granulometria e tipologia, dal particolato alle sostanze organiche volatili. Per questo è necessaria una soluzione versatile, che combini cioè diverse tecnologie filtranti, in grado di abbattere i composti pericolosi attraverso differenti stadi, come quella offerta dal Depuratore d’Aria mod. ZYX ZA2000.
Dal laboratorio alla grande azienda, la tecnologia di stampaggio 3d è sempre più diffusa e utilizzata. Molto spesso le stampanti 3d sono collocate in ambienti chiusi e poco areati e questo non fa che accrescerne la potenziale dannosità per la salute degli operatori. È infatti dimostrato che le stampanti FFF (Fused Filament Fabrication) – cioè quei dispositivi che consentono di realizzare modelli plastici per deposito di filamenti polimerici fusi su supporti – immettano negli ambienti circostanti particelle ultrafini e COV. La composizione dei fumi dipende dalle specifiche di lavorazione, a partire dai fusi polimerici impiegati e dalle temperature d’esercizio fino al modello di macchinario utilizzato.
Per la maggior parte delle operazioni di stampaggio ed estrusione l’analisi dei vapori ha evidenziato la presenza di residui che vanno dai caprolattami derivanti dai filamenti a base di nylon, allo stirene da quelli di acrilonitrile butadiene stirene (ABS), fino ai polistireni e agli esteri dell’acido lattico ottenuti da acido polilattico (PLA), tutti potenzialmente dannosi. L’abbattimento dei fumi deve essere perciò localizzato e i dispositivi di filtrazione devono essere versatili per essere in grado di captare la grande varietà di gas e particelle ultrafini che si disperdono nell’ambiente di lavoro durante lo stampaggio.
Quella del taglio laser CO2, invece, è una tecnologia che funziona per fusione o per combustione: il laser a gas produce un fascio di luce infrarossa capace di tagliare e saldare materiali plastici come plexiglass e policarbonati. Dalle microperforazioni di imballaggi per uso alimentare alle saldature di film plastici, dall’incisione su carta e cartone, stencil e decorazioni, fino alle marcature su ceramiche, allumina, quarzo e vetroresina, alla decorazione di pelle e tessuti, alla sezione di schiume poliuretaniche e allo scontorno di precisione per adesivi, si tratta di una lavorazione che trova innumerevoli impieghi: copisterie, sartorie, concerie, calzaturifici, packaging, pannellistica, gadgettistica, industria alimentare, automotive.
La tecnologia a CO2 sviluppa fumi che raffreddandosi generano polveri ultrasottili con granulometria spesso inferiore al micron e, per questo, estremamente insidiose e potenzialmente dannose. Per ridurre al minimo il rischio di esposizione, sono indispensabili dispositivi che assicurino una filtrazione localizzata e ad alta efficienza.
Di grande versatilità, modulabile e applicabile in innumerevoli settori di utilizzo, il Depuratore d’Aria mod. ZYX ZA2000 è adattabile a qualsiasi tipo di impianto: dalle piccole attività alle grandi realtà industriali, i box metallici sono modulari e collocabili in serie, a seconda delle dimensioni dell’area da trattare.
Utilizzo
Indispensabile per copisterie, timbrifici, produttori adesivi, marcatura laser, stampa 3d, taglio laser, il Depuratore d’Aria mod. ZYX ZA2000 è indicato per purificare aria da solventi, polveri, odori e inquinanti derivanti da lavorazioni industriali artigianali hobbistiche, per protegge l’ambiente, i luoghi di lavoro e la salute degli operatori.
Dalla stampa 3d al taglio laser CO2, dalle lavorazioni di plastiche e tessuti alle operazioni di incisione e marcatura, dal kiss-cutting degli adesivi e dalla modellazione di gomme e poliuretani al settore degli imballaggi alimentari fino alle saldature metalliche, il Depuratore d’Aria mod. ZYX ZA2000 è indicato per tutte quelle attività che necessitano della rimozione di fumi o polveri potenzialmente nocive, dalla saldatura di termoplastiche, al taglio di fibre sintetiche o naturali fino alla stampa 3d.
È inoltre fondamentale per tutti gli esercizi e le aziende che effettuano taglio laser CO2 per operazioni di marcatura, incollaggio, sbavatura, incisione e intarsio di tessuti, pelli, materiali plastici come plexiglass (PMMA) e poliacrilati, gomme, carta e cartone, film, vetro, quarzo, ceramiche, vetroresina come copisterie, sartorie, concerie, calzaturifici, falegnamerie, ma anche nell’industria alimentare, del packaging e nella pannellistica, nell’automotive e nelle carrozzerie, nel settore delle decorazioni e nello stampaggio di adesivi, etichette o gadget.
Caratteristiche
Progettata da ZYX Italia, la tecnologia del Depuratore d’Aria mod. ZYX ZA2000 combina – in un’unità centralizzata – la prefiltrazione di medie in fibra di vetro e poliestere di classe di G4 (EN779) che garantiscono un’arrestanza media dall’80 al 90%, con la capacità assorbiodori delle cartucce ai carboni attivi per l’abbattimento di COV e acetoni. L’ultimo stadio è costituito da una tasca rigida in microfibra di classe F9, con efficienza frazionaria media a 0,4 μm EN779 superiore al 95% oppure di classe H13 con efficienza M.P.P.S. EN1822-1 del 99,95%, consentendo la reimmissione in aria, previa verifica del rispetto delle normative vigenti. Il Depuratore d’Aria mod. ZYX ZA2000 consente una potenza motore di 2,2 kW e una portata massima d’aria 2200 m³/h con filtro F9.
Consigli utili
Facilmente trasportabili grazie alle ruote con freno, le unità filtranti mod. ZYX ZA2000 sono installabili in qualsiasi impianto e utilizzabili in serie, a seconda delle necessità dell’area da trattare.
Manutenzione
La manutenzione ordinaria del Depuratore d’Aria mod. ZYX ZA2000 consiste nella sostituzione periodica dei filtri interni, ai quali si accede comodamente grazie ai coperchi smontabili. Il grado di efficienza delle singole medie filtranti è costantemente controllato da 2 pressostati differenziali. Le spie luminose ad esso collegate indicano che i filtri sono da sostituire. La portata dell’aria può essere regolata da un potenziometro posto sulla plancia di comando. ZYX Italia ha sempre il magazzino ben fornito di ricambi e in solo due giorni dalla richiesta è possibile riceverli.
Caratteristiche tecniche
Codice prodotto | ZYX ZA2000 |
Dimensioni box – incluse ruote e maniglie: | |
Larghezza | 660 mm |
Profondità | 1290 mm |
Altezza box | 1780 mm |
Potenza motore | 2,2 kW |
Portata massima d’aria | 2200 m³/h |
Piano di lavoro/Potenza fonte Laser | 1600 x 1300 mm/100 W
2500 x 1300 mm/100 W |
