Descrizione

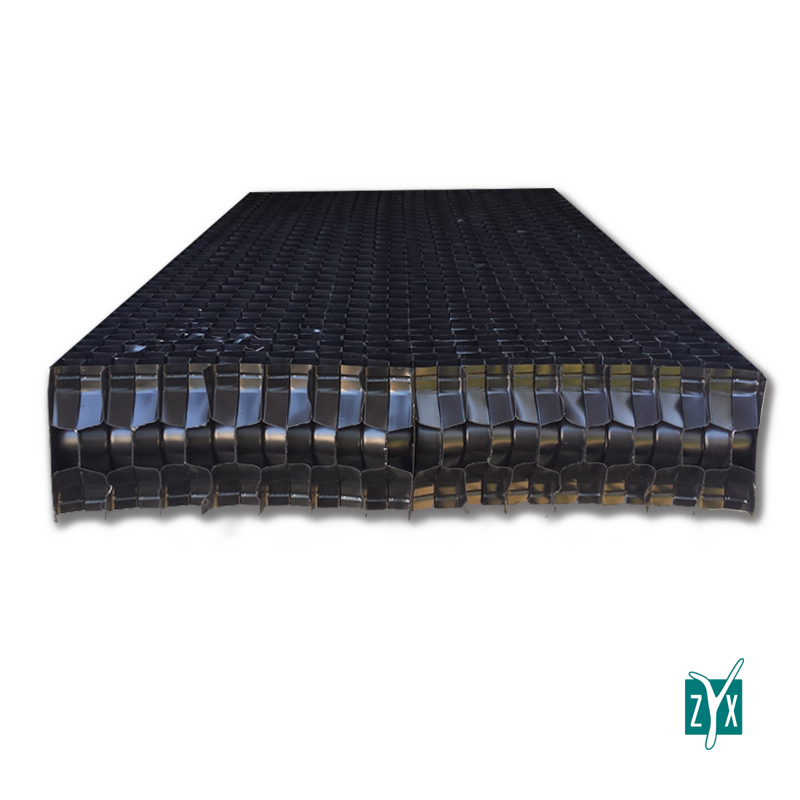

I separatori di gocce a profilo ZYX Italia sono pannelli modulari, costituiti da fogli in PVC prestampati e termoformati. Utilizzati in operazioni di separazione liquido-vapore, i presentano come separatori ad alette e sfruttano il principio della separazione inerziale, sistema che riduce l’energia cinetica delle particelle liquide aerodisperse attraverso urti continui e deviazioni brusche, ottenuti per mezzo della struttura a griglia dei canali.
La fase condensata, tipicamente costituita da gocce d’acqua, viene intercettata dal pannello in PVC attraverso i canali, che proiettano le particelle del drift acquoso fuori flusso. Impattando sulle pareti a causa dei molteplici cambi di direzione, la fase liquida ricade nei serbatoi sottostanti per gravità o per coalescenza.
Il PVC conferisce elevata resistenza meccanica e rende i separatori di gocce ZYX Italia leggeri e maneggevoli, mentre la particolare struttura geometrica dei canali, garantisce elevata efficienza di separazione con basse perdite carico.
I pannelli ZSE58 sono economici ed ecologici, raggiungono ottime performance a bassi costi operativi, minimizzano l’impatto ambientale e consentono il recupero dell’acqua negli appositi serbatoi di raccolta, garantendone il risparmio e limitandone la carica batterica.
Utilizzo
Versatili e di facile installazione i separatori inerziali in PVC sono impiegati come separatori modulari a pannello per flussi verticali, sia in contesti industriali, sia in locali pubblici.
Utilizzati come drop arrestor, sono particolarmente indicati nelle torri evaporative o di raffreddamento, nelle torri di abbattimento a umido, nelle cabine di verniciatura ad acqua, nei sistemi di ventilazione, nei denebulizzatori, negli scrubber, come separatori di trascinamenti, come separatori per unità di trattamento aria, come separatori di condensa, nelle cappe d’ingresso per filtrazione, nelle turbine a gas, nelle carrozzerie e in tutte quelle operazioni che necessitano dell’eliminazione di frazioni condensate da flussi aeriformi come droplet.
Caratteristiche
Con un’efficienza del 99% per una velocità di attraversamento di 4 m/s, i separatori di gocce ZYX Italia sono altamente performanti e garantiscono ottime prestazioni, grazie all’elevata capacità di separazione per liquidi aerodispersi. Sono resistenti ai raggi UV, ai microrganismi, aggressioni biologiche e agenti chimici. Inoltre presentano basso rischio di infiammabilità, nel rispetto degli standard CTI 136 e ASTM E-84 per l’autoestinguenza.

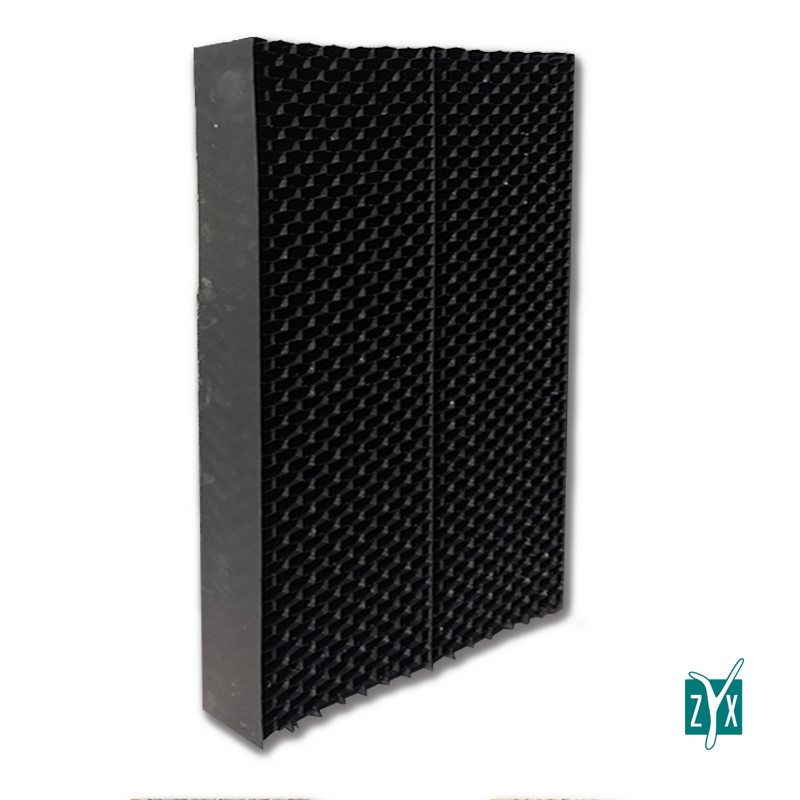

Con una temperatura massima d’utilizzo di 60°C, i separatori ZSE58 si presentano come pannelli a griglia di dimensioni 600 mm x 1200 mm, con spessore di 130 mm, di colore nero.
Consigli utili
Leggeri e autoportanti, i separatori di gocce a pannello sono di facile installazione e pratica sostituzione, grazie alla modularità delle sezioni.
I separatori ZSE58 vanno posti nelle apposite guide nel sistema di separazione in modo che non risultino zone di by-pass tra un pannello e l’altro.
Il PVC non presenta rischi tossicologici e presenta basso rischio di infiammabilità.
Manutenzione
Di facile manutenzione e caratterizzati da bassi costi energetici e da una lunga vita operativa i pannelli ZYX Italia sono maneggevoli e non necessitano di particolari precauzioni d’utilizzo.
L’eliminazione d’acqua, raccolta negli appositi serbatoi, garantisce l’abbattimento della proliferazione di batteri e agenti biologici.
Si consiglia un controllo periodico delle sezioni di denebulizzazione per verificare lo stato dei pannelli, in modo da garantire una corretta condizione igienica.
Caratteristiche tecniche
Codice prodotto | ZSE58 |
Dimensioni pannello | 600 mm x 1200 mm |
Spessore | 130 mm |
Velocità attraversamento | 4 m/s |
