Descrizione
Leggere e autoportanti, le celle filtranti ZYX Italia sono costituite da telaio in alluminio zincato elettrosaldato ed elemento filtrante ondulato in fibre 100% poliestere. Le fibre del materassino filtrante multipiega, con caratteristiche di lunghezza, danaratura e arricciamento variabili, sono termolegate e disposte casualmente con densità progressiva nel senso del flusso d’aria. Questi non tessuti sintetici sfruttano la disposizione labirintica delle fibre per trattenere lungo tutto lo spessore del filtro i solidi aerodispersi presenti nel flusso d’aria grazie all’effetto meccanico di setaccio, unito all’attrazione elettrostatica che le fibre stesse esercitano sulle particelle di inquinante.
I filtri a cella ondulata garantiscono un alto sviluppo dell’area superficiale pur mantenendo volumi ridotti grazie agli elementi filtranti pieghettati. Questa caratteristica consente all’impianto di utilizzo di ottimizzare i consumi energetici, mantenendo dimensioni contenute, minimo ingombro, facilità di collocazione e bassi costi di installazione.

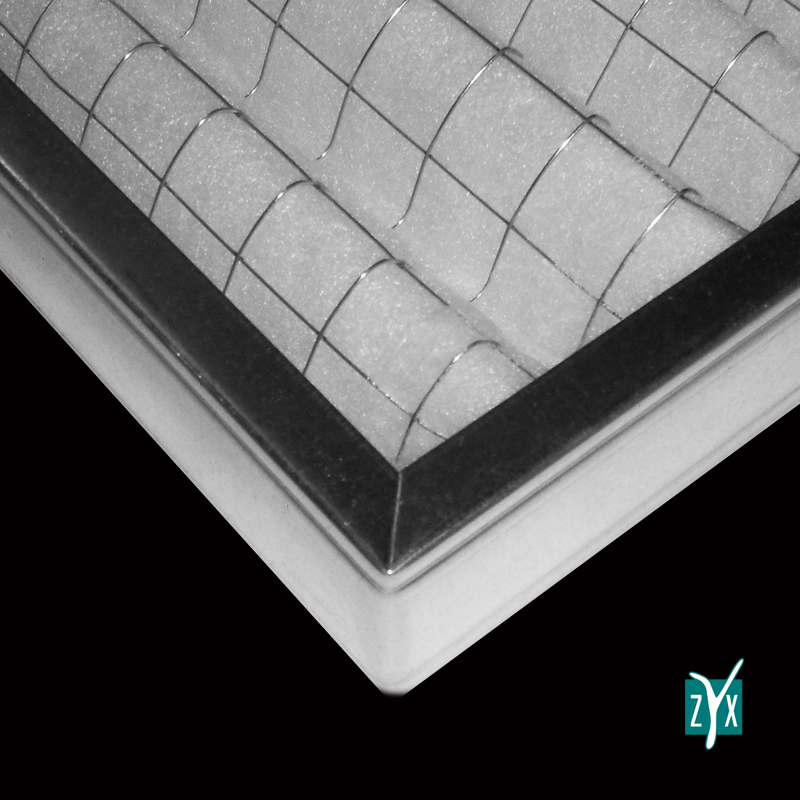

La struttura robusta, grazie al telaio metallico e alla rete di protezione in filo d’acciaio zincato termosaldato, garantisce massima compattezza e minimizza il rischio di by-pass, preservando la media filtrante. Inoltre le celle filtranti ZCE13 sono modulari, meccanicamente resistenti e rigenerabili in corrente di aria compressa.
Con un’arrestanza media percentuale dall’80% al 90%, le celle filtranti in fibra sintetica ZYX Italia sono altamente performanti, presentando basse perdite di carico e ottime prestazioni, garantite dall’elevata capacità di accumulo polveri. Inoltre i materassini sono autoestinguenti e resistenti a microrganismi e agenti chimici.
I poliesteri sono una classe di polimeri contenenti il gruppo funzionale estere lungo la catena principale. Le fibre di poliestere sono generalmente prodotte per polimerizzazione di esteri saturi, caratteristica che le rende materiali termoplastici. Le fibre sono dunque combustibili ma bruciano con fiamma autoestinguente e presentano ottima resilienza, flessibilità, tenacia e sono inattaccabili chimicamente. Grazie al basso coefficiente di assorbimento dei liquidi, che le rende impermeabili, sono utilizzabili in condizioni di umidità relativa fino al 100%.
Utilizzo
Grazie all’elevata efficienza nell’abbattimento di particolato solido aerodisperso e polveri grossolane, i filtri a cella ZCE13 con medie filtranti sintetiche sono indicati per la prefiltrazione nelle unità di trattamento aria che immettono nell’impianto aria esterna opportunamente trattata e climatizzata, come medie filtranti per polveri fini, come filtri ingresso aria nelle operazioni con over-spray in cabine di verniciatura, nella prefiltrazione di sistemi ad alta efficienza HEPA, su ventilconvettori, su compressori, su generatori d’aria, come filtri per cappe in acciaio inox, come filtri per ventilazione, per il trattamento dell’aria in ingresso su sistemi civili e industriali di ventilazione, condizionamento e riscaldamento. Sono inoltre adatti nel settore alberghiero, in processi industriali gravosi, per il settore conciario, la cantieristica navale, gli impianti per il trattamento di metalli, nella produzione di cementi e nel settore energetico.
Caratteristiche

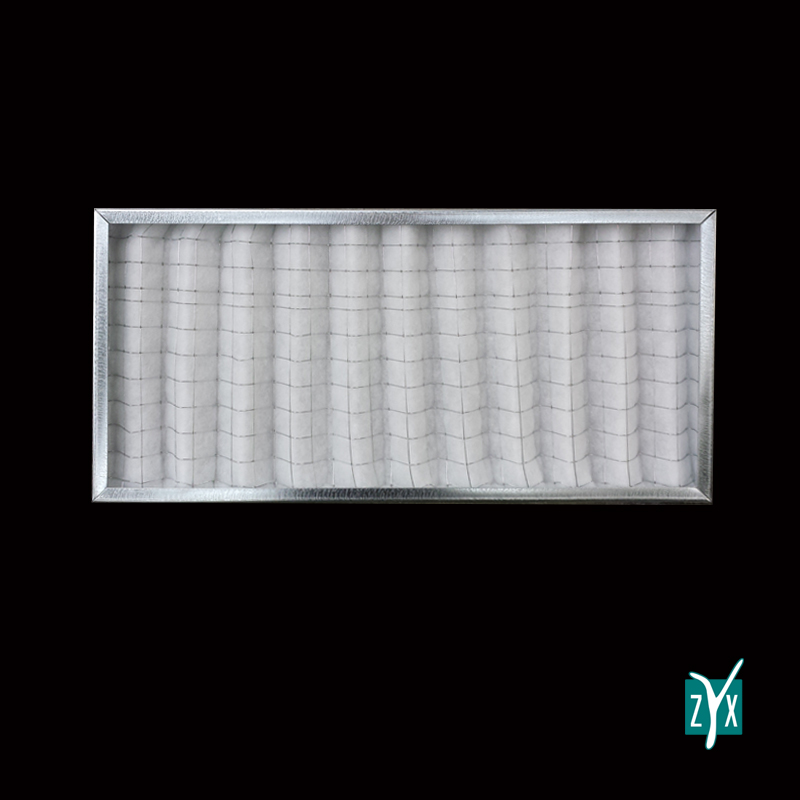

Compatte e modulari le celle ZCE13 sono costituite un telaio metallico in alluminio zincato elettrosaldato di dimensioni 592 mm x 287 mm con spessore 48 mm e con rete di protezione su ambo i lati, in filo di acciaio zincato. La media filtrante interna della cella ondulata è un materassino pieghettato di colore bianco, costituito da fibra sintetica 100% poliestere.
Leggeri, con una temperatura massima di utilizzo di 100°C e per portate d’aria massime di 1500 m/s, presentano un comportamento alla fiamma di tipo K1/F1 su test DIN 53438.
La classe di efficienza G3, secondo la norma EN-779 2012, garantisce un’efficienza gravimetrica percentuale dall’80% al 90% da valutarsi in base alle caratteristiche del flusso d’aria in ingresso e dell’impianto di utilizzo.
Consigli utili
Con un’elevata capacità di accumulo polveri, le celle filtranti ZYX Italia sono maneggevoli e non necessitano di particolari precauzioni d’utilizzo.
I filtri ZCE13 si installano perpendicolarmente alla direzione del flusso d’aria, nelle apposite guide all’interno di unità di trattamento aria, impianti di condizionamento, di ventilazione e come prefiltri in cabine di verniciatura.
Si consiglia un controllo periodico delle sezioni di filtrazione per verificare lo stato dei pannelli, in modo da garantirne il corretto funzionamento.
Le fibre sintetiche in poliestere non presentano rischi tossicologici.
Il lato a minore densità è da rivolgersi verso l’ingresso del flusso d’aria.
Manutenzione
Caratterizzate da una lunga vita operativa indicata dalla totale saturazione della media filtrante o dal raggiungimento della perdita di carico indicata dall’impianto, le celle filtranti possono essere rigenerate in corrente d’aria compressa e, a fine vita, facilmente sostituite.
Se non utilizzate, le componenti in fibra sintetica possono essere smaltite come rifiuti solidi urbani. Una volta sature, sono facilmente rimovibili e possono essere smaltite a seconda della tipologia di inquinante trattato.
Caratteristiche tecniche
Codice prodotto | ZCE13 |
Dimensioni | 592 mm x 287 mm |
Spessore | 48 mm |
Massima temperatura sopportata | 100°C |
Portata aria | 1500 m/s |
Classificazione (EN – 779 2012) | G3 |
Comportamento alla fiamma (DIN 53438) | K1/F1 |
