Filtro Inerziale in Cartone Kraft Plissettato con Feltrina, spessore 65 mm – ZCV07

 78,00

Tra le cortine filtranti più utilizzate nella captazione dell’over-spray, i filtri inerziali in cartone sono filtri multistrato in carta riciclata. Con una struttura ripiegata a fisarmonica e opportunamente forata per permettere l’ingresso e la fuoriuscita del flusso d’aria, i filtri ZCV07 in cartone Kraft, di classe di efficienza G3 (EN – 779 2012) sono caratterizzati da uno spessore di 65 mm e corredati di feltrina in fibre sintetiche.

Tempo di consegna stimato: 5 giorni

Descrizione prodotto

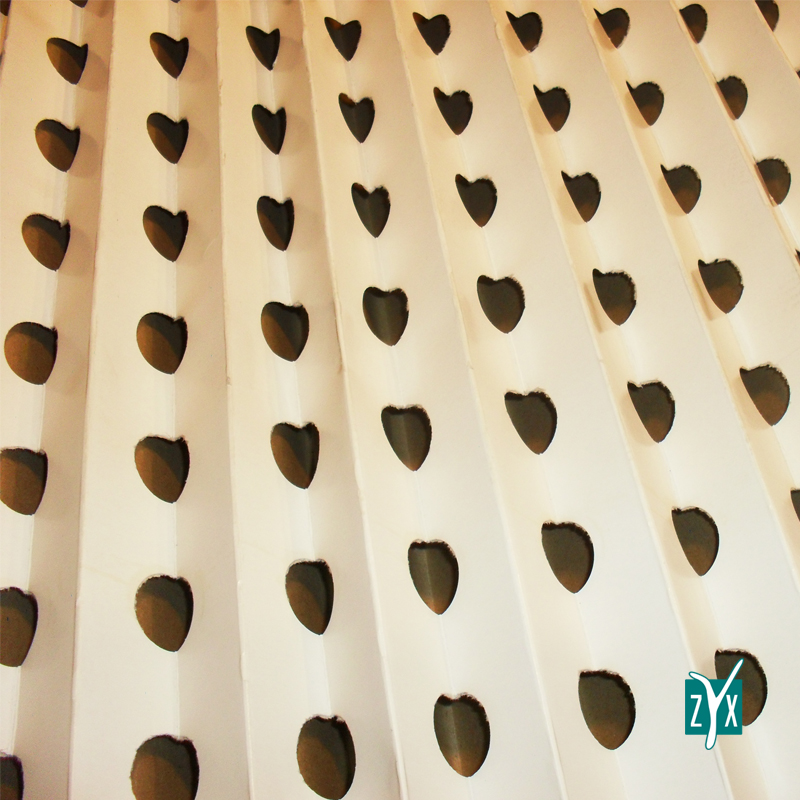

I filtri in cartoncino sono particolari cortine raccoglivernice che sfruttano il principio della separazione inerziale, sistema che riduce l’energia cinetica delle particelle solide aerodisperse attraverso urti continui e deviazioni brusche, ottenuti per mezzo della struttura pieghettata e dei fori alternati fuori asse sulla superficie del cartone.



La frazione più grossolana dell’over-spray di verniciatura, costituita da particelle con granulometria di diametro equivalente superiore ai 10 µm, viene intercettata dal setto filtrante in cartone attraverso fori disassati, che proiettano le particelle solide fuori flusso. Impattando sulle pareti a causa dei molteplici cambi di direzione, il particolato solido rimane quindi adeso sulla sacca di contenimento.

Le cortine filtranti sono realizzate in carta riciclata, caratteristica che le rende economiche e ambientalmente sostenibili. La rigidità del cartone e la forma a soffietto ne fanno una media filtrante di facile installazione.

Il setto filtrante aggiuntivo in fibra di poliestere sul lato uscita aria incrementa le prestazioni in termini di efficienza.

Utilizzo

La profondità della sacca di contenimento conferisce a questi setti filtranti in cartone Kraft pieghettato un’eccezionale capacità di carico, rendendoli ottime medie filtranti per la pre-filtrazione in cabine di verniciatura a flusso orizzontale, come filtri frontali in impianti a secco e in impianti a spruzzo.



Compatti, autoportanti e caratterizzati da una elevata capacità di accumulo, i filtri ZCV07 sono ideali come precollector e per questo vengono inseriti come filtro primario nelle superfici frontali delle cabine di verniciatura a spruzzo e a secco. I fori, appositamente fuori asse, consentono l’accumulo delle particelle grossolane di over-spray nelle sacche di contenimento. Inoltre sono autopulenti, consentendo dunque un flusso regolare di alti volumi d’aria, pur mantenendo ridotte perdite di carico.



Utilizzati uniti a sistemi di filtrazione secondaria, come i filtri paint-stop in fibra di vetro, sono inoltre adatti per l’intercettazione di polveri grossolane, nebbie, vapori, come paintrap per smalti e vernici dense e per la prefiltrazione industriale.



I filtri inerziali pieghettati ZYX Italia sono indicati per l’abbattimento di over-spray nelle operazioni di verniciatura, nei trattamenti a base di colle, di sigillanti, di smalti, di vinile, di porcellana, di catrame e di oli. Su modello Andreae, sono ideali per le operazioni di laccatura di mobili e altri oggetti in legno, per la verniciatura di infissi e di accessori per l’auto. Sono inoltre adatti per il settore conciario, la cantieristica navale, gli impianti per il trattamento di metalli, nella produzione di cementi e nel settore alberghiero.

Caratteristiche

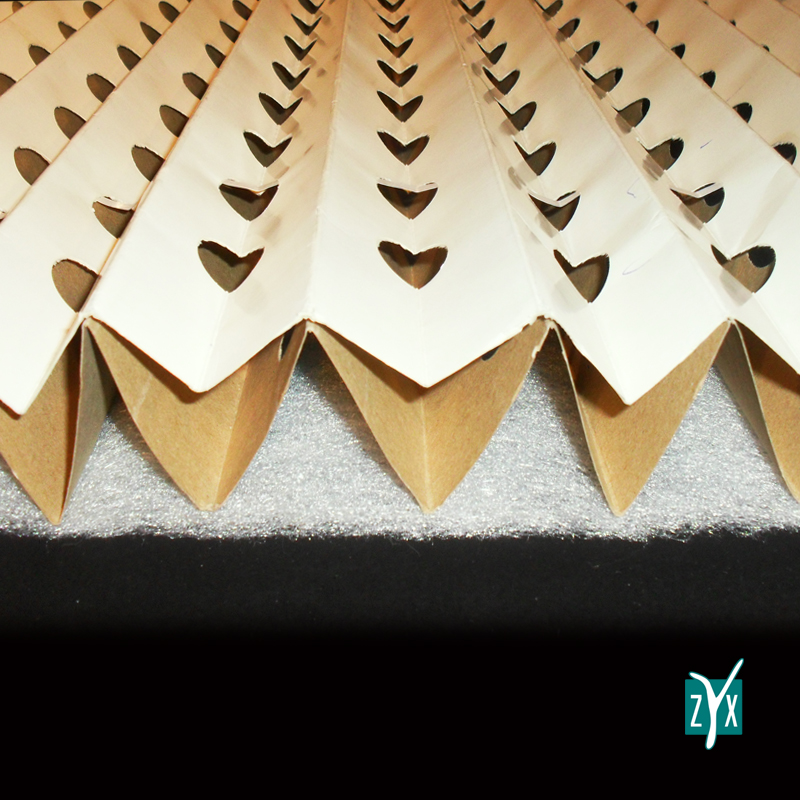

Di colore marrone, sono costituiti da due strati di cartoncino Kraft riciclato con strato finale in feltrina filtrante in fibra di poliestere. Le due superfici asimmetriche sono perforate, ripiegate a soffietto e incollate fra loro. La singola unità è larga 900 mm, lunga 9240 mm con passo 40, per uno spessore di 65 mm.

Con una capacità di accumulo fino ai 18 Kg/m² per una velocità di attraversamento di 0,75 m/s e con una temperatura massima di utilizzo di 100°C, i filtri a cortina ZYX Italia sono ideali per tutti quei processi che producono polveri e over-spray.



La classe di efficienza G3, secondo la norma EN-779 2012, garantisce un’arrestanza media percentuale dall’80% al 90%, da valutarsi in base alle caratteristiche del prodotto verniciante e dell’impianto di utilizzo.

Consigli utili

Con un’elevata capacità di accumulo polveri, i filtri multistrato in carta Kraft ZYX Italia sono di facile installazione e si utilizzano come filtri frontali in impianti a secco e in impianti a spruzzo.

I filtri inerziali si montano sulla parete verticale della cabina di verniciatura, alloggiandoli nelle apposite guide, in modo da mantenere il numero di pieghettature funzionale per l’impianto.

Si consiglia di verificare periodicamente i canali di espulsione, gli aspiratori e il retro delle cabine per eliminare eventuali residui di overspray.

Manutenzione

Caratterizzati da una lunga vita operativa indicata dalla totale saturazione della cortina e dal raggiungimento della perdita di carico indicata dall’impianto, i filtri multistrato in carta Kraft sono maneggevoli e non necessitano di particolari precauzioni d’utilizzo.

La diminuzione del flusso d’aria in cabine con mezzi filtranti a fine vita può portare a perdite di carico considerevoli che possono essere responsabili di sprechi energetici, a seconda dell’impianto di utilizzo. Per mantenere la velocità di flusso superiore ai valori di soglia indicati dalla norma UNI 9941, si consiglia la disposizione di manometri o mezzi di rilevamento di pressione, adatti alle specifiche di esercizio.

Se non utilizzati, i filtri possono essere smaltiti come rifiuti speciali. Una volta saturi, sono facilmente rimovibili e possono essere smaltiti a seconda della tipologia di inquinante trattato. I filtri anche parzialmente saturi di  prodotto verniciante sono da considerarsi molto infiammabili.

Caratteristiche tecniche

Codice prodotto ZCV07
Dimensioni 900 mm x 9240 mm – vaglio 40
Spessore 65 mm
Massima temperatura sopportata 100°C
Classificazione (EN – 779 2012) G3
Efficienza captazione over-spray 10 – 18 Kg/m2
Velocità massima attraversamento 0,75 m/s



Informazioni aggiuntive

Peso 12 kg
Dimensioni 10 x 58 x 93 cm
Classe di filtrazione

G3 (EN – 779 2012)

Spessore

65 mm
